Échelles PRV
Moyen d’accès vertical pour toitures-terrasses, réservoirs, postes d’eaux usées, citernes et décanteurs — conçues pour les environnements corrosifs et immergés.
EN ISO 14122-4
NF E85-016

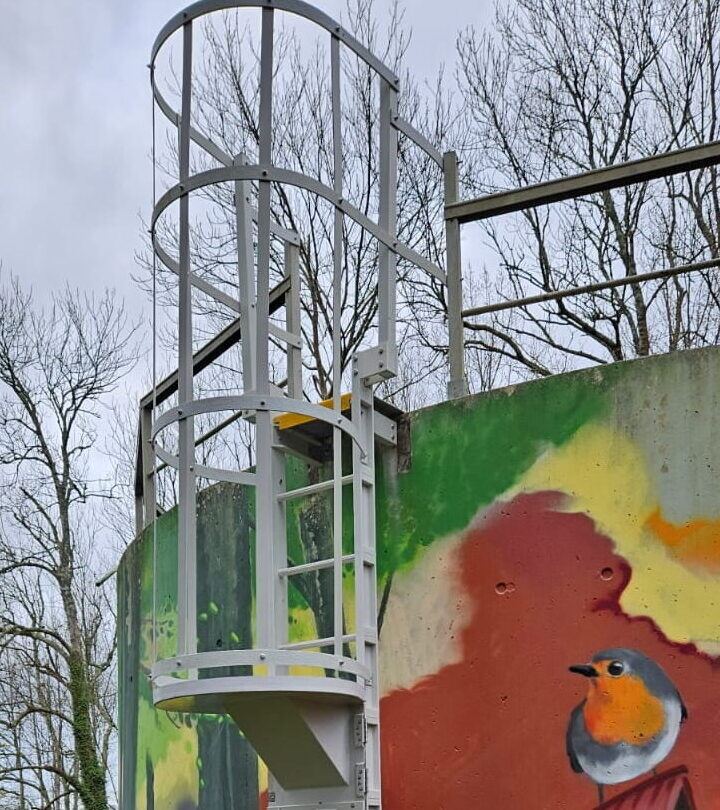

✓Ouvrages de stockage & d’assainissement des eaux
✓Sites industriels & bâtiment
✓Sites de production et de distribution électrique

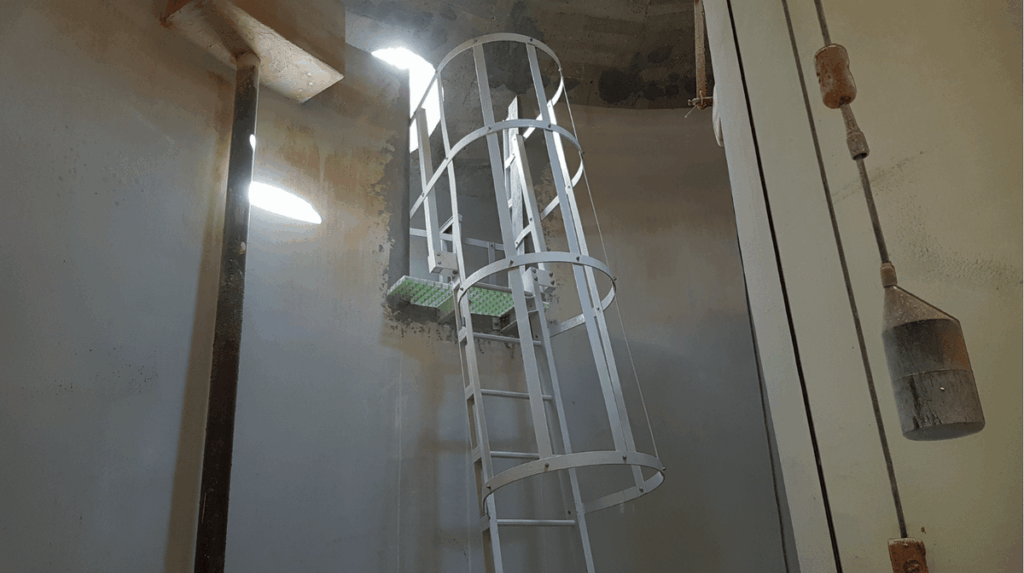

Disponible en version 100 % ACS — eau potable
Matériau / conception
•Matériau type verre polyester (PRV)
•Profilés obtenus par pultrusion

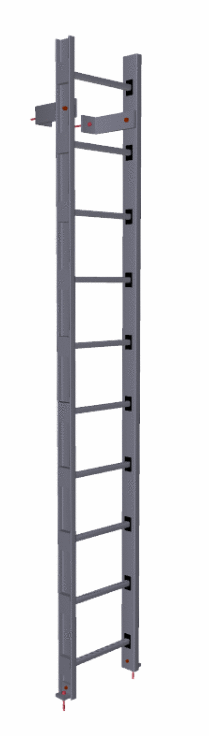

Configurations selon hauteur
•Échelle > 4 000 mm : éclisses pour assemblage — 4 boulons 10 × 40
•Échelle > 8 000 mm : palier de repos

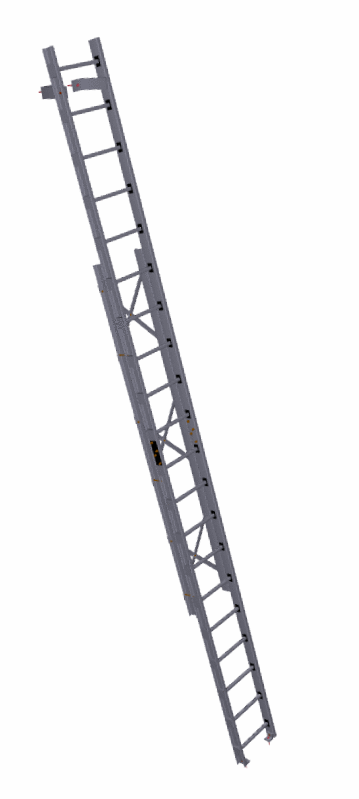

•Échelle inclinée > 6 000 mm : kit de stabilité
Spécifications
| Montants (type U) | 90 × 35 × 8 × 8 mm |
| Échelon | Carré antidérapant |
| Largeur utile | 400 mm |
| Largeur hors-tout | 470 mm |
| Distance entre échelons | 300 mm |
| Départ crinoline / sol | 2 300 mm |
| Distance arceaux max | 1 200 mm |
| Fixations | Tous les 4 000 mm max |
Quatre sorties en tête d’échelle
Sortie sous trappe
L’échelle débouche sous une trappe d’accès à l’ouvrage avec avec crosse simple ou double.
Sortie frontale
Sortie dans l’axe de l’échelle, avec évasement de sortie, crinoline rehaussée et marche palière.
Sortie latérale
Sortie sur le côté de l’échelle, avec crinoline rehaussée. Adaptée aux ouvrages où le débouché frontal est impossible.
Palier de repos
Palier de repos ou changement de volée nécessaire lorsque la hauteur à gravir est supérieur à 8000 mm.
Les indispensables pour personnaliser votre échelle

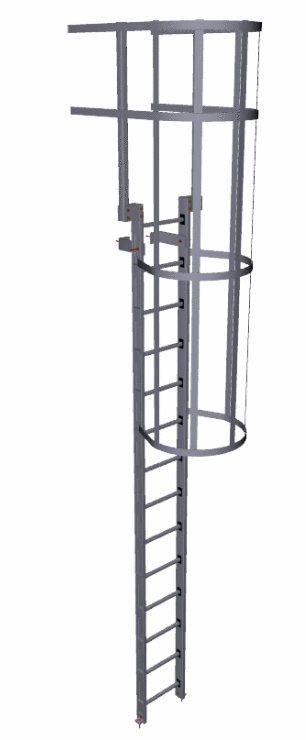

Crinoline & crosse
Crosse simple ou double — longueur 1 885 mm.
Sortie évasée
Montants tubulaires 50 × 50 — longueur 1 180 mm.
Garde-corps & portillon
Hauteur 1 300 mm en applique ou 1 100 mm sur platine.
Kit anti-accès
Diamètre 650 mm, pour condamner l’accès à la crinoline de l’échelle.
Ce qu'il faut savoir
Au-delà de 8 000 mm à monter.
Au-delà de 4 000 mm, l’échelle sera livrée en deux parties (éclisses).
Au-delà de 6 000 mm, une échelle inclinée reçoit un kit de stabilité.
EN ISO 14122-4 et NF E85-016.

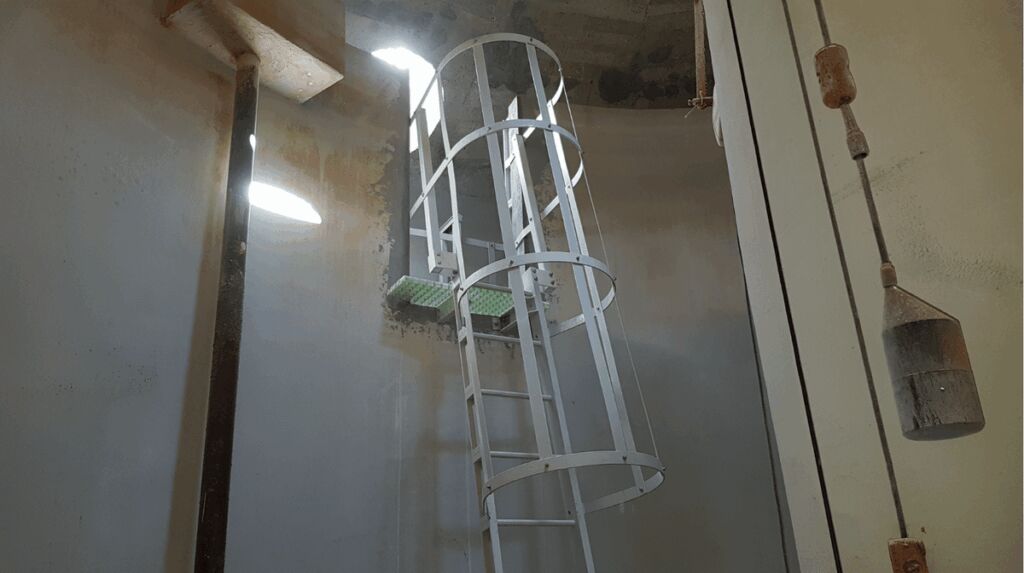

Oui, en version 100 % ACS. La traçabilité est assurée par un liseré rouge apposé sur tous les éléments constitutifs de l’échelle. Test disponible sur demande.
Vous souhaitez accéder à un ouvrage en hauteur ?
Fordiatec vous accompagne de l’audit à la pose : dimensionnement selon la hauteur, choix de la sortie, crinoline et accessoires,
version 100 % ACS pour l’eau potable.
